Design solution of surge protection
HOSPITAL
ปัจจุบันเทคโนโลยีได้มีการพัฒนาอย่างไม่หยุดยั้งไม่ว่าทางด้านใดๆ และเทคโนโลยีก็เข้ามาเป็นส่วนหนึ่งในชีวิตประจำวันของมนุษย์ในทุกๆด้าน ไม่ว่าระบบงานใดๆโดยเฉพาะวงการแพทย์เทคโนโลยีของระบบงานในโรงพยาบาลได้มีการพัฒนาระบบ ต่างๆไปอย่างรวดเร็วและทันสมัยเพื่อตอบรับเพื่อการรักษาผู้ป่วยได้ทันท่วงทีและปลอดภัย ดังนั้นเครื่องมือแพทย์ที่ใช้ในโรงพยาบาลต่างก็ได้รับการพัฒนาเพื่อตอบสนองในการรักษาผู้ป่วยโดยใช้ระบบ คอมพิวเตอร์และอุปกรณ์อิเล็คทรอนิคส์เข้ามาเกี่ยวข้องมากขึ้น ในขณะที่เทคโนโลยีต่างๆได้เจริญเติบโตอย่างรวดเร็วนี้ปัญหาอย่างหนึ่งที่ได้เติบโตเป็นเงาตามตัวอีกทั้งยัง ทวีความสำคัญมากขึ้นตามสภาพความซับซ้อนของโครงข่ายงานนั้นก็คือ ปัญหาของคุณภาพไฟฟ้า(Power Quality) หรืออีกนัยหนึ่งก็คือปัญหาการรบกวนทางไฟฟ้านั้นเอง
และปัญหาไฟกระโชกก็เป็นหนึ่งในนั้น ซึ่งปัญหาของสัญญาณไฟกระโชกมีต้นตอมาจากหลายส่วนและหลายแหล่งต้นกำเนิดหลักที่ก่อให้เกิดปัญหา นี้แต่ไม่ใช่ทั้งหมดเพราะแหล่งกำเนิดสัญญาณไฟกระโชกนั้นมีอาทิเช่น ฟ้าผ่า, สวิทชิ่งจากระ บบไฟฟ้าแรงสูงหรือเครื่องจักรขนาดใหญ่,ไฟฟ้าสถิตย์ เป็นต้น แต่สาเหตุใหญ่ที่เกิดขึ้น จะมาจากฟ้าผ่าเป็นส่วนใหญ่มากกว่า 85% ของสาเหตุทั้งหมดและยิ่งระบบในโรงพยาบาลแล้วยิ่งทวีความรุนแรงมากกว่าส่วนอื่นเนื่องมาจากระบบงานในโรงพยาบาล มีความสำคัญที่เกี่ยวข้องกับชีวิตมนุษย์ซึ่งนั่นหมายถึงการรอดชีวิตหรือการสูญเสียชีวิตเลยก็ว่าได้

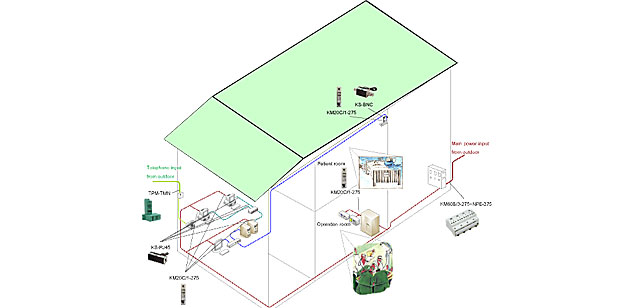

ระบบการป้องกันสัญญาณไฟกระโชกสำหรับโรงพยาบาลนั้นเราได้จำแนกการป้องกันออกเป็นส่วนๆ ดังนี้
ส่วนแรก
ส่วนของการป้องกันทางด้านสายจ่ายไฟให้กับโรงพยาบาล
ส่วนที่สอง
ส่วนของการป้องกันทางด้านสายนำสัญญาณที่ใช้ในโรงพยาบาล
ส่วนที่สาม
ระบบสื่อนำไฟกระโชกลงดินที่ดี ลดปัญหาที่เกิดความเสียหายจากสัญญาณไฟกระโชก
การป้องกันทางด้านสายจ่ายไฟ
ป้องกันทางด้านเมนทางเข้าของระบบไฟฟ้าของโรงพยาบาล โดยติดตั้งอุปกรณ์ป้องกันแบบขนานPLSS-SxxxKM3ที่ MDB เมนเพื่อป้องกันอุปกรณ์ในระบบโรงพยาบาลทั้งหมด
ป้องกัน Control room หรือ Computer roomโดยติดตั้งอุปกรณ์ป้องกันแบบอนุกรม PLSS-Fxxxที่ MDB เมนที่จ่ายให้กับ Control room หรือ Computer room เพื่อป้องกันอุปกรณ์ซึ่งมีความสำคัญในระบบงานมาก
ป้องกันอุปกรณ์ Computer, Server หรือเครื่องมือวัดทางการแพทย์ที่ใช้ในระบบงานที่มีความสำคัญเป็นพิเศษ โดยติดตั้งอุปกรณ์ป้องกันแบบอนุกรมPLSS-Fxxx ที่เมนไฟที่จ่ายให้กับอุปกรณ์ป้องกันกล้อง CCTV โดยติดตั้งอุปกรณ์ป้องกันKM20C/1-275 ที่เมนไฟที่จ่ายให้กับกล้อง CCTV
การป้องกันทางด้านสายนำสัญญาณ
ป้องกันทางด้านสายโทรศัพท์ ติดตั้งอุปกรณ์ป้องกันTPM-TMN ทางด้านเมนทางเข้าของสายสัญญาณโทรศัพท์ที่มาจากภายนอกก่อนเข้าอุปกรณ์ PABXหรือ เครื่องโทรศัพท์ เป็นต้น
ป้องกันทางด้านสายนำสัญญาณกล้อง CCTVติดตั้งอุปกรณ์ป้องกัน KS-BNC ที่สายสัญญาณก่อนเข้ากล้อง CCTV
ป้องกันทางด้านสายสัญญาณ LAN ติดตั้งอุปกรณ์ป้องกัน KS-RJ45 ที่สายสัญญาณก่อนเข้าอุปกรณ์ในระบบ Network
ระบบสื่อนำไฟกระโชกลงดิน
ระบบสื่อนำไฟกระโชกลงดินที่ดีสามารถที่จะช่วยลดความเสียหายจากสัญญาณไฟกระโชกได้การออกแบบระบบต่อลงดินควรยึดหลักพิจารณาดังนี้
ต้องพยายามทำให้ระบบต่อลงดินให้มีค่าอิมพีแดนซ์ต่ำที่สุดเท่าที่จะทำได้
จัดทำข่ายสายดินเป็นระบบ สามารถรองรับการขยายตัวของระบบงานได้พร้อมทั้งสามารถตรวจสอบได้
ควรให้ระบบงานมีการต่อลงดินเพียงจุดเดียว(Single Point Ground) ที่ Common bus เพื่อรักษาสภาพ Equipotential
